Glavna razlika med5083 H111in5083 H116 aluminijaste ploščeje v njihovih postopkih kaljenja, ki neposredno vplivajo na njihove mehanske lastnosti, odpornost proti koroziji in primernost uporabe. Oba spadata v serijo 5083-aluminijeve-magnezijeve zlitine, ki slovi po odlični odpornosti proti koroziji in varljivosti. Vendar njihova temperaturna stanja (H111 proti H116) določajo njihove značilnosti delovanja v različnih okoljih in scenarijih uporabe.
Na splošno5083 H111zagotavlja stroškovno-učinkovito in zelo oblikovano rešitev za zmerna okolja, medtem ko5083 H116je posebej zasnovan za visoko{0}}trdno delovanje,-odporno na korozijo v morskih in težkih pogojih. Izbira je odvisna od ravnotežja med zahtevami po trdnosti, izpostavljenostjo okolja in proizvodnimi potrebami.

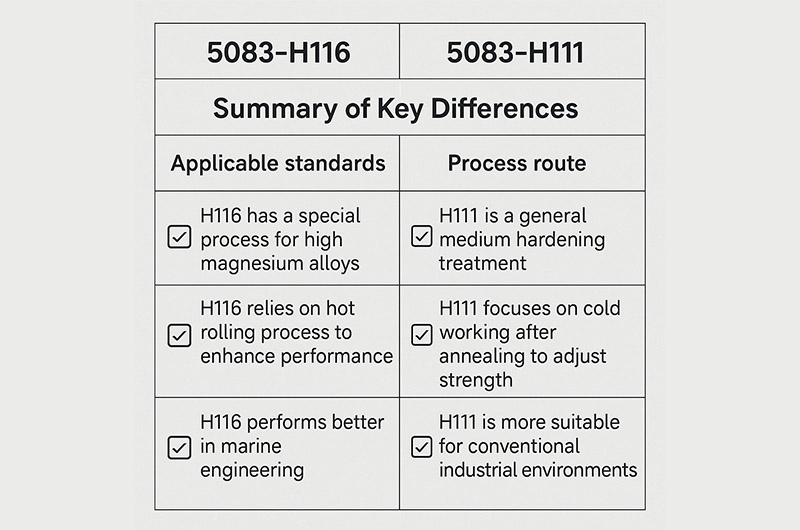

Ključne razlike med 5083 H111 in 5083 H116
| Vidik | 5083 H111 Aluminijasta plošča | 5083 H116 Aluminijasta plošča |
|---|---|---|
| Veljavni standardi | Obdelano po-splošnih postopkih zmernega utrjevanja | Proizvedeno s posebno obdelavo za-magnezijeve pomorske zlitine |
| Pot obdelave | Poudarja hladno obdelavo po žarjenju za uravnoteženo trdnost in duktilnost | Zanaša se na nadzorovano vroče valjanje in stabilizacijsko toplotno obdelavo za izboljšanje odpornosti proti koroziji |
| Scenarij uporabe | Primerno za splošna strukturna in industrijska okolja | Idealen za uporabo v pomorskem inženirstvu in na morju |
| Moč | Srednje trdnost, primerna za standardne strukturne komponente | Večja trdnost, sposobna izpolnjevati težke-pomorske zahteve |
| Odpornost proti koroziji | Odličen, primeren za industrijske in atmosferske pogoje | Vrhunska, zasnovana za odpornost na morsko vodo in sol{0}}pršenje |
| Varljivost | Odlično, podpira kompleksne varjene strukture | Izboljšana odpornost na razpoke med varjenjem, primerna za pomorske -spoje |
| Izvedljivost | Odlična sposobnost hladnega oblikovanja in krivljenja | Zahteva skrbno oblikovanje zaradi višje delovne utrjenosti |
Primerjava postopka kaljenja
| Temper | Opis obdelave | Lastnosti |
|---|---|---|
| H111 | Rahlo natezno{0}}utrjeno po žarjenju z minimalno hladno obdelavo | Ponuja zmerno trdnost, odlično duktilnost in dobro varljivost |
| H116 | Posebej{0}}utrjen in stabiliziran za odpornost proti koroziji in napetostnim razpokam | Zagotavlja višjo trdnost in vrhunsko odpornost proti koroziji za uporabo v morju |
Primerjava mehanskih lastnosti
| Lastnina | 5083 H111 | 5083 H116 |
|---|---|---|
| Končna natezna trdnost (MPa) | ~300 | ~320 |
| Meja tečenja (MPa) | ~150 | ~230 |
| Trdota po Brinellu (HB) | 75 | 83 |
| Utrujalna trdnost (MPa) | 120 | 160 |
| Raztezek ob pretrganju (%) | 13 | 12 |
Odpornost proti koroziji
5083 H111: Izkazuje močno odpornost proti koroziji, zaradi česar je primeren za industrijska ali zmerna morska okolja.
5083 H116: Podvržen je strogemu luščenju in testiranju interkristalne korozije v skladu zASTM B928, ki zagotavlja vrhunsko zaščito pred korozijo v morski vodi, solnim pršenjem in razpokami zaradi napetostne korozije. Njegova nadzorovana vsebnost magnezija in mikrostruktura znatno zmanjšata tveganje luknjičastih lukenj in razpok v aplikacijah na morju in v ladjedelništvu.
Uspešnost varjenja in -povarjenja
5083 H111: Zagotavlja odlično varljivost z minimalnim zmanjšanjem trdnosti v toplotno-prizadetem območju (HAZ), primerno za varjene konstrukcije, ki zahtevajo visoko duktilnost.
5083 H116: Medtem ko varjenje rahlo zmanjša trdnost v bližini zvarnega območja, okoliški material ohrani svojo visoko zmogljivost. Zaradi tega je idealen za pomorske konstrukcije, kjer sta lokalna ohranitev trdnosti in odpornost proti koroziji ključnega pomena.
Tipična področja uporabe
| Temper | Scenariji uporabe |
|---|---|
| 5083 H111 | Splošna proizvodnja, kot so skladiščni rezervoarji, avtomobilske plošče, varjeni deli in posode z nizko-obremenitvijo. Uporablja se tudi za industrijske okvirje, ploščadi in ne-kritične pomorske strukture, ki zahtevajo dobro sposobnost oblikovanja in zmerno trdnost. |
| 5083 H116 | Pomorski in priobalni inženiring, vključno z ladijskimi trupi, krovi, pontoni in ploščadmi na morju. Uporablja se tudi v tlačnih posodah, kriogenih skladiščnih rezervoarjih in težkih-pomorskih aplikacijah, kjer sta bistveni visoka trdnost in odpornost proti koroziji. |
Povzetek
čeprav5083 H111in5083 H116imajo enako kemično sestavo, njihovi različni postopki kaljenja povzročijo različne profile učinkovitosti.
5083 H111- optimizirano zasposobnost oblikovanja, varljivost in stroškovna učinkovitostza splošne in lahke pomorske aplikacije.
5083 H116- zasnovano posebej zanajvečja odpornost proti koroziji in trdnostv težkih morskih okoljih.
Z izbiroGNEE 5083 mornari{1}}aluminijaste plošče, dobijo stranke dostop do visoko{0}}kakovostnih materialov, ki ustrezajo mednarodnim standardom, kot je nprASTM B209inASTM B928. Kot avodilni kitajski dobavitelj, GNEEzagotavlja zanesljive rešitve iz aluminija za ladjedelništvo, inženiring na morju in industrijsko proizvodnjo po vsem svetu.
