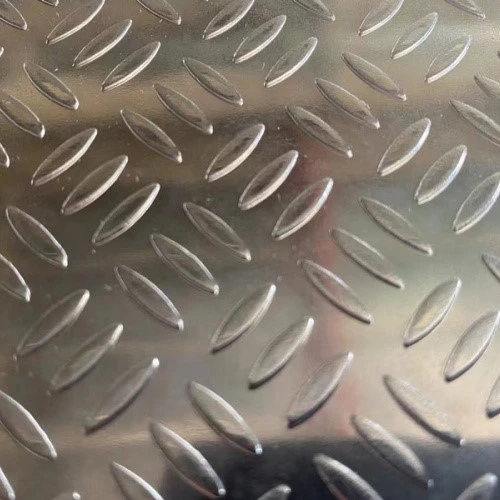

5052 H114 aluminijasta tekalna plošča s petimi palicami

Podrobnosti tekalne plošče iz zlitine aluminija 5052

The5052 aluminijasta tekalna ploščaje narejen iz analuminij-magnezijeva zlitina, znan po svojihnizka gostota, visoka trdnost, inodlična odpornost proti koroziji. Ta material ustreza svetovnemu trendulahka konstrukcija vozilain se pogosto uporablja vtla in notranje steneodkombiji, gasilska vozila, specialna vozila in druga transportna oprema, ki učinkovito zmanjša težo, hkrati pa ohranja vzdržljivost in trdoto.

Zlitina vsebuje tudi majhne količinemangan, krom, berilij in titan. Med njimi nastaja predvsem manganMnAl₆, medtem ko ima krom podobno vlogo kot mangan-izboljšaodpornost proti razpokam proti koroziji pod napetostjo, izboljša obojeosnovna kovina in trdnost zvara, inzmanjša tveganje za nastanek razpok pri varjenju. Vendar pa njegova vsebina običajno ne presega0.35%.

Razlika med aluminijasto ploščo in aluminijasto pločevino

Razlika med aluminijasto ploščo in aluminijasto pločevino je predvsem vdebelina.

Aluminijasta pločevinase nanaša na aluminijev materialdebelejši od folije, vendar tanjši od 6 mm,in se lahko pojavi kotdiamantna plošča, ekspandirana, perforirana ali barvana plošča.

Aluminijasta plošča, po drugi strani pa se nanaša na materialdebelejši od 6 mm.

Ⅰ-C: Uporaba aluminijaste tekalne plošče 5052

The5052 aluminijasta karo ploščaje zelo odporen proti jedkim snovem in veljaizjemno vzdržljiv. Veliko se uporablja vindustrijska tla, letala, ladje, vozila ter notranja in zunanja stopniščazaradi svojegamajhna teža, žilavost in odpornost proti koroziji.

Pogoste aplikacije vključujejo:

Podloge za hladilnik

Rezervoarji za gorivo

Nevihtne naoknice

Plošče in prometni znaki

Morske aplikacije

Medicinska oprema

Pomorska strojna oprema

Trupi čolnov

Sodi in posode

Različne industrijske uporabe

Parametri tekalne plošče iz aluminijaste zlitine 5052

Enakovredna imena:Aluminijasta karo plošča, aluminijasta karo plošča
Ekvivalenti zlitin:A5052, 5052A, AA5052, AL5052, JIS A5052P, AW5052 itd.

Razpoložljive temperature:
HO, H11–H39, H111, H112, H114, H116, H131, H321 in T-temperature, kot so T0, T3, T4, T6, T8, T351, T651 itd.

Debelina:1,0 mm–5,0 mm (prilagodljivo)
Običajne velikosti:1250 × 2500 mm, 1500 × 3000 mm in več
Površinska obdelava:Mlin zaključek, eloksiran ali črno eloksiran

Ⅱ-B: Kemična sestava tekalne plošče iz aluminijeve zlitine 5052

Ⅱ-C: Značilnosti pločevine in plošče iz aluminija 5052

Zlitina,-ki je-ni primerna za toplotno obdelavo

Visoka trdnost in odpornost proti utrujenosti

Odlična varivost in hladna obdelava

Izjemna odpornost proti koroziji, zlasti vmorsko in slanovodno okolje

Ⅲ: Izdelava in predelava tekalne plošče iz aluminijeve zlitine 5052

Ⅲ-A: Proizvodnja aluminijaste pločevine in traku 5052-H34

Proizvodni proces vključujelitje, žaganje, rezkanje, ogrevanje, vroče valjanje, hladno valjanje, dodelava in končna obdelava.

Vroče valjanje:Vroče grobo in končno obdelavo izvajamo na430-450 stopinj, s končnim vročim valjanjem pri320-350 stopinj. Vroče{1}}valjana tuljava obdrži 40–60 % debeline pred hladnim valjanjem.

Hladno valjanje:Običajno dokončano v enem ali dveh prehodih z astopnja predelave 40–60 %.

Korak ogrevanja:Ingot se segreje na480–520 stopinjin namočeno za2–5 ur.

Zaključni korak:Končna temperatura namakanja je140-200 stopinjza1–5 ur.

Kemična sestava (masni %):
Si manj kot ali enako 0,15 %, Fe 0,15–0,30 %, Cu manj kot ali enako 0,10 %, Mn manj kot ali enako 0,08 %, Mg 2,3–2,7 %, Cr 0,15–0,25 %, Zn manj kot ali enako 0,10 %, Ti 0,008–0,03 %, nečistoče manj kot ali enako 0,15 %, bilanca Al.

Temperatura taljenja:735–755 stopinj
Temperatura rafiniranja:720–740 stopinj
Temperatura litja:675–695 stopinj

Ⅲ-B: Površinska obdelava in mere

Kot avodilni kitajski dobavitelj, GNEEzagotavlja visoko{0}}kakovost5052 aluminijaste tekalne ploščez natančnim nadzorom sestave, odlično zmogljivostjo obdelave in različnimi površinskimi obdelavami. Te plošče so idealne zapomorske, transportne, gradbene in industrijske aplikacijeki zahtevajotrdnost, odpornost proti koroziji in učinkovitost teže.
